0.6/1KV交联聚乙烯绝缘耐火电力电缆

信息来源:河南黄河线缆有限公司    发布时间:2016-03-31

一、产品简介

        耐火电缆用于高层建筑、地铁、电站及一些重要场所等,具有防火特性的环境场合。除了在0.6/1KV额定工作电压下传送电力外,还可在燃烧情况下保质一定时间的安全运行,在950-1000摄氏度高温火焰燃烧的情况下保持安全运行3个小时,这样大大提高了耐火电缆的使用安全系数,为救助火灾赢得了一定时间。


二、产品标准

        本产品按GB/T12706-2008《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》及GB/T19666-2005《阻燃和耐火电线电缆通则》标准生产。


三、适用范围

        本产品适用于工频额定电压0.6/1KV及以下输配电线路作配送电能之用。


四、耐火电缆使用条件

        1.交流额定电压:
           U。/U(V系列:600/1000V,K系列:450/750V,B系列:450/750V)。
        2.电缆最高长期工作温度:
            a.阻烯聚氟乙烯绝缘及护套:70℃和105℃两种;交联聚乙烯绝缘:90℃;
            b.氟塑料绝缘和护套​:220℃和260℃两种;氟塑料绝缘和105℃阻燃聚氟乙烯护套:90℃和125℃两种。
        3.最低环境温度:
            a.阻燃聚氯乙烯绝缘和护套:固定敷设-40℃;非固定敷设-15℃;
            b.氟塑料绝缘和护套​:固定敷设-60℃;非固定敷设-20℃。
        4.电缆安全敷设温度不应低于0℃。
        5.耐火特性:
            a.火焰温度 750℃;火焰温度950℃-1000℃;火焰温度750℃-800℃;
            b.燃烧时间3h;燃烧时间90min;燃烧时间90min;
            c.冷却时间21h。
        6.敷设推荐的允许弯曲半径:
            a.非铠装、编织屏蔽电缆应不小于电缆;
            b.氟塑料绝缘和护套材料电缆应不小于电缆外径的8倍。

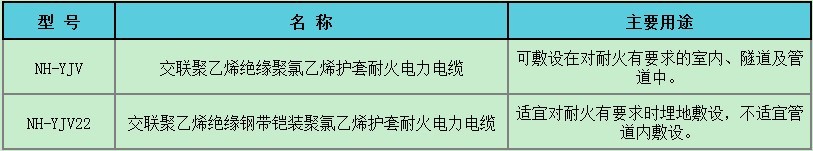

五、电缆的型号、名称及主要用途





六、产品结构示意图



七、电缆敷设运行条件

       ◇在空气中敷设

           1.单芯电缆平行敷设时的中心距离:185mm²及以下电缆直径的2倍:240mm²及以上为90mm;
           2.周围环境温度:40℃;
           3.导电线芯最高允许温度:90℃;


◇直埋敷设

           1.单芯电缆不接角敷设时,中心距离为电缆直径的2倍;
           2.周围环境温度:25℃;
           3.土壤热阻系数:1.0K·m/W;
           4.直埋深度:0.7m;
