高低压电缆可以同沟敷设，但需结合电压等级和工程条件确定排列顺序、同层敷设及防火分隔措施。本文梳理电缆间距、单芯电缆固定与接地、沟内排水和常见施工问题，帮助您了解设计与验收要点。

一、同一通道多层支架敷设时的排列规则，但"允许"不等于"随便"。规范同时设了三道门槛：

1. 排列顺序必须符合规定

2. 同层敷设必须满足附加条件

3. 防火分隔必须到位

越过任何一道，就是设计缺陷。

二、排列顺序：高压在上、低压在下

宜按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通信电缆"由上而下"的顺序排列。

标准排列（自上而下）：

一个重要例外：

当水平通道中含有 35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按"由下而上"的顺序排列。

为什么反过来？

35kV以上电缆截面大、硬度高、最小弯曲半径大（可达1.5~2m）。如果放在最上层，向上引到开关柜时要先向上弯再折回，弯曲半径根本满足不了。放在下层，向上引入时弯曲路径更顺。

一个硬要求：在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。

不能这一段高压在上，穿个马路后变成低压在上。验收时会逐个断面核查。

为什么高压必须在上：

• 故障波及方向：高压击穿时电弧能量大，从上往下烧；反过来低压故障波及不到高压

• 检修安全：高压在上层，作业时不会踩踏下层电缆

• 散热：高压电缆发热量大，放上层散热条件好

三、能不能放同一层？有严格条件支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆可排列于同一层支架；少量1kV及以下电力电缆在采取防火分隔和有效抗干扰措施后，也可与强电控制、信号电缆配置在同一层支架上。

拆开看：

消防泵、应急照明、重要负荷的双回路，不能放在同一层。

四、同层内的间距

  1. 控制和信号电缆可紧靠或多层叠置

2. 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置

3. 除交流系统用单芯电缆情况外，电力电缆的相互间宜有 1倍电缆外径的空隙

为什么电力电缆之间要留1倍外径空隙：

• 散热（并排贴紧时载流量要打折，通常×0.85）

• 故障时防止相互波及

• 便于检修和更换

电缆与电缆、管道、道路、构筑物之间的容许最小距离查取，不同电压等级、是否同部门要求不同。

五、防火分隔：

电缆沟、隧道及架空桥架中的以下部位，宜设防火墙或阻火段：

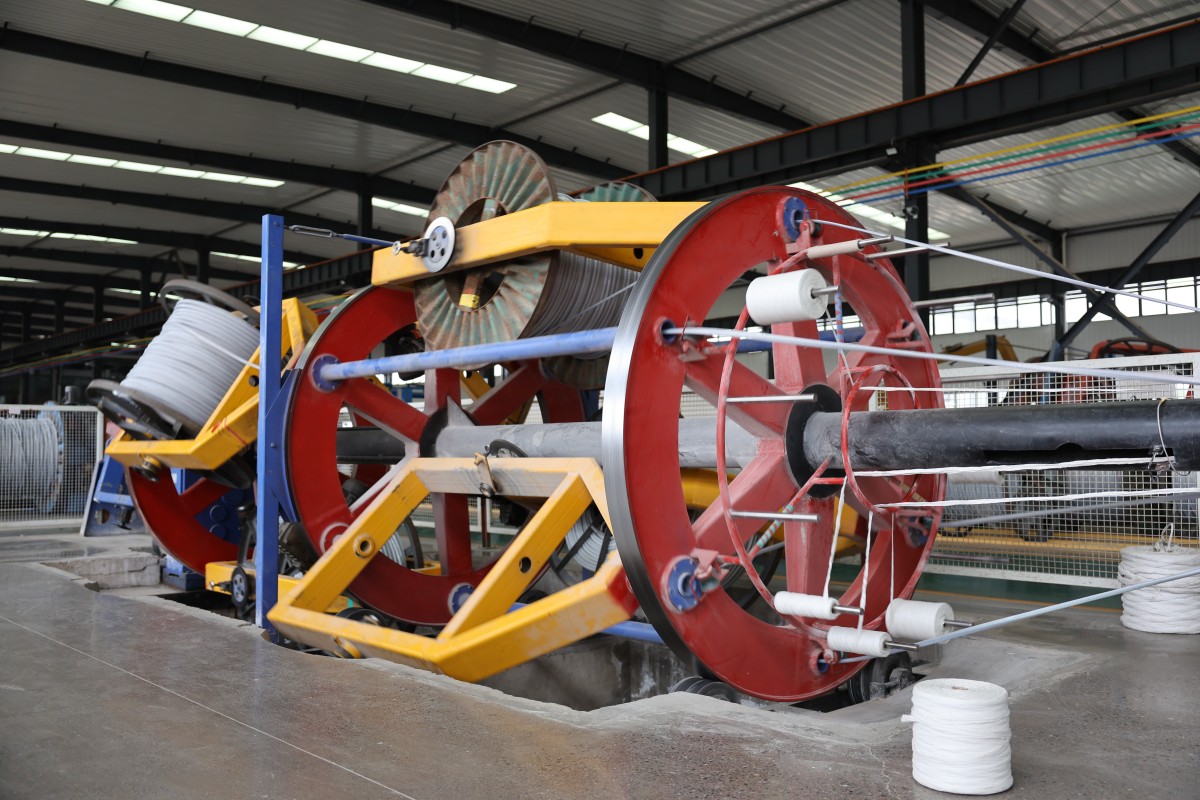

                                                                       电缆生产绞合工艺

隔板怎么选：

关键：金属隔板必须接地，否则抗干扰作用归零。

六、高压单芯电缆的专项要求

如果高压侧是单芯电缆（10kV及以上交联电缆常见），规则完全不同：

品字形排列的原理：

三根单芯电缆紧靠呈三叶形，各相磁场相互抵消，对外磁场最小，护套感应电压也最低。分开摆成一排（一字形），磁场叠加，护套环流成倍增加。

七、接地与等电位

常见错误：桥架用螺栓连接就当接地了。螺栓连接处有油漆、氧化层，接触电阻大，高频故障电流根本流不过去。必须用专用接地跨接线。

八、土建与排水

弯曲半径底线（交联电缆）：

• 单芯：≥20倍电缆外径

• 三芯：≥15倍电缆外径

• 施工时（敷设过程）：≥20~25倍

为什么坡度必须≥0.5%：

电缆长期泡水，护套吸水后介电性能下降，水树（water tree）是交联电缆老化的头号杀手。沟内积水排不掉，等于让电缆泡在加速老化的环境里。

九、FAQ（常见问题）

Q1：高低压同沟算违规吗？

不算。GB 50217-2018 明确认可同一通道多层敷设，只要满足排列顺序、同层条件、防火分隔三项要求。

Q2：加了隔板就能放同一层吗？

不一定。规范对"相邻电压级"（如35kV与10kV）是放开的；对1kV及以下与强电控制电缆，需"少量+防火分隔+抗干扰"三个条件同时满足。高压与低压同层，规范没有明确允许，工程上应按分层处理。

Q3：隔板用多厚？什么材质？

规范只规定耐火极限不低于1h，不限厚度。常用5~10mm无机防火板（硅酸钙板），或钢板复合防火板。选型看厂家检测报告，认"耐火极限"这个指标，别只看厚度。

Q4：为什么35kV以上要"由下而上"排列？

因为高压电缆粗、硬、弯曲半径大。放上层向上引入开关柜时，弯曲路径受限做不出来。放下层向上引，弯曲更顺畅。

Q5：直埋敷设也要按这个顺序吗？

直埋属于同一通道的另一种形式，规范对直埋并列敷设的净距有专门要求。上下分层原则同样适用，高压放深层或按设计指定位置。
