一、 常用刚性矿物绝缘电缆的种类
标准规定：刚性矿物绝缘电缆分为轻型和重型
划分标准：以电压来划分。交流电压不超过500伏（有效值或直流电压500伏）及其以下的为轻型；交流电压不超过750伏（有效值或直流电压750伏）及其以下的为重型型；
一）电力电缆
1）BTTZ重型铜芯铜护套矿物绝缘电缆；
2）BTTVZ重型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆；
3）LSF-BTTZ重型铜芯铜护套低烟无卤外护套矿物绝缘电缆；
二）控制电缆
1）BTTQ 轻型铜芯铜护套矿物绝缘电缆；
2）BTTVQ轻型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆；
3）LSF-BTTQ 轻型铜芯铜护套低烟无卤外护套矿物绝缘电缆；
二、刚性矿物绝缘电缆结构组成：

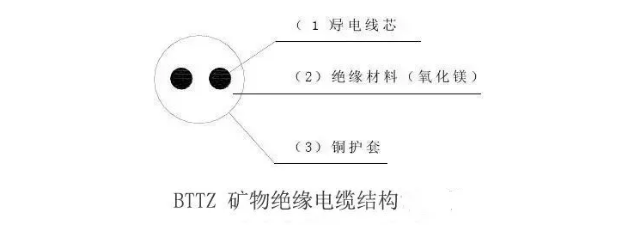

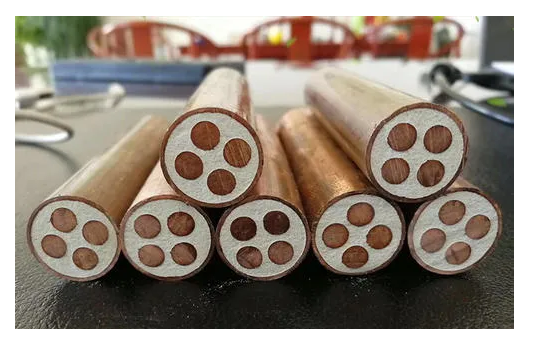

矿物绝缘电缆以高导电率的铜导体、无机氧化镁绝缘、无缝铜管护套为基本结构组成。
多芯电缆封罐型终端头制作示意图
三、刚性矿物绝缘电缆的产品型号及表示方法
（GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》）
一）、代号
1、系列代号：B
2、导体代号：T
3、护套代号：
3.1铜护套：T
3.2铜合金护套：TH
4、外套代号：
4.1聚氯乙烯外套：V
4.2聚烯烃外套：Y
5、结构特征代号：
5.1轻型：Q
5.2重型：Z
6、阻燃特性代号：无卤低烟WD
二）产品的表示方法
产品用型号、额定电压、规格及标准编号组成。产品型号组成
产品型的号组成和排列顺序如下(见附页)
三) 产品的标志
每根电缆应标明额定电压和制造方标志。标志应符合标准规定，电缆无外套时，标记在标签上并系在每根电缆上。
四、刚性矿物绝缘电缆特点
1、刚性矿物绝缘电缆主要优点
1）完全防火
刚性矿物绝缘电缆自身完全不燃烧，同时也不会引发火源。即使在有火焰烧烤的情况下，只要火焰温度低于铜的熔点温度，火焰消除后电缆无需更换仍可继续使用。在被火焰烧烤的情况下不会产生有毒的烟雾和气体。
2）过载保护能力强
线路过载时，只要发热达不到铜的熔点温度，电缆不会受损。即使瞬间击穿，击穿处氧化镁晶体也不会形成碳化物，过载消除后，电缆性能不会产生变化，仍可继续正常使用。
3）工作温度高
由于绝缘层氧化镁晶体的熔点温度远高于铜的熔点温度，因而电缆高正常工作温度可达250℃，短期内可在接近铜的熔点温度1083℃下继续运行。
4）防腐、防爆性能好
由于采用无缝铜管作护套，所以矿物绝缘电缆具有防水、潮气、油和一些化学物质侵害的性能，铜管具有相当的机械强度故有较好的防爆性能。
5）使用寿命长
刚性矿物绝缘电缆全部由无机材料构成，因而不存在绝缘老化，使用寿命可达到普通电缆的3倍以上。
6）敷设灵活性较大
刚性矿物绝缘电缆可以与普通电缆敷设在桥架上，同时也可以采用专用支架明敷，比普通电缆敷设更具灵活性，也节省了电缆桥架的投入，可以降低工程整体造价。
2、刚性矿物绝缘电缆的主要缺点
1）投资成本高
由于刚性矿物绝缘电缆外护套是由无缝铜管构成，整体含铜量远多于普通电缆，同时刚性矿物绝缘电缆的施工工艺对设备要求高于普通电缆，造成刚性矿物绝缘电缆价格与普通电缆相比高出30％左右。
2）接头处易受潮
绝缘层由矿物氧化镁组成，它极易与空气中的水分发生化学反应，而生成能导电的氢氧化镁。在电缆头施工中,电缆端头剥开裸露导体时，电缆的绝缘电阻一般在10MΩ以上，但如在1小时内未完成电缆头制作，绝缘电阻可下降到10MΩ以下，甚至会出现降到0.5MΩ以下的情况，如不注意划破外层，又未及时发现并作密封防潮处理，绝缘值会很快下降并会逐步下降到0，这样就会造成该电缆无法使用。
3）施工难度大
刚性矿物绝缘电缆硬度与一般电缆相比较高，重量约为一般电缆的2倍，敷设时不易达到平行整洁的观感效果，且线路长、接头多，查找故障点困难，因此施工难度较大，在进出配线箱处和桥架内弯曲成型困难。
4）施工工作量较大
刚性矿物绝缘电缆凡规格超过35mm2的均为单芯电缆，如1根70mm2的电缆，普通电缆只需3×70+2×35五根导体在同一外护套内即可，而BTTZ要达到同等规格须由3根70mm2加1根35mm2的单芯电缆拼合而成。单芯电缆的交货长度较短，例如240mm2的电缆交货长度为69米，若敷设距离较长则会增加大量中间接头的制作，使得施工工作量成倍增加。
5）耐电压等级仅为750V;
6) 重量大，重量约为一般电缆的2倍。
7）制作长度受限，铜管拉拔工艺使得单根连续长度有限。（线路长时接头多，接头处氧化镁极易与空气中的水分发生化学反应易吸潮而发生故障，且查找故障点困难）。
8）中间接头及终端头的制作质量有待提高。
9）钢硬大，敷设时不易达到平行整洁的观感效果，在进出配线箱处和桥架内弯曲成型困难。
10）氧化镁粉末充当绝缘层，易产生厚薄不均现象，工艺稍有差池便会击穿，额定电压高为450/750V。
3、施工中易出现的问题
1）电缆绝缘阻值达不到要求；
2）在试运行过程中，发生短路跳闸事故（接头多、电缆受弯曲挤压绝缘值下降等）；
3）只要返工，就会造成了敷设好的电缆失去了原有的整齐与美观。
